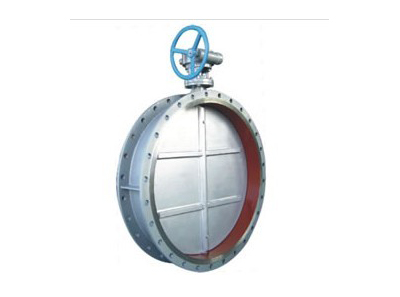

D341W通風蝶閥

D341H、D341W 型 PN0.5~PN1 通風蝶閥是一種非密閉型蝶閥,在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。作為氣體介質調節流量或切斷裝置。

產品詳情

D341W通風蝶閥特點

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便

2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響

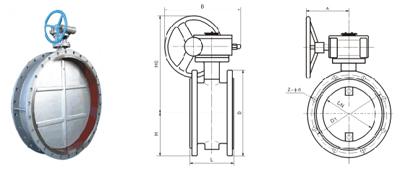

D341W通風蝶閥結構圖片

D341W通風蝶閥

D341W通風蝶閥主要外形和連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
公稱通徑	L	D1	D	Z-d	H	H0	A	B
50	108	110	140	4-14	70	215	270	65
65	112	130	160	4-14	80	235	270	65
80	124	150	190	4-18	95	263	270	65
100	127	170	210	4-18	105	283	270	65
125	140	200	240	8-18	120	313	310	65
150	140	225	265	8-18	132.5	338	310	65
200	152	280	320	8-18	160	493	365	90
250	165	335	375	12-18	187.5	550	365	90
300	178	395	440	12-22	220	615	365	90
350	190	445	490	12-22	245	678	365	90
400	216	495	540	16-22	270	727	365	90
450	222	550	595	16-22	297.5	782	365	90

D341W通風蝶閥的安裝

1、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。
