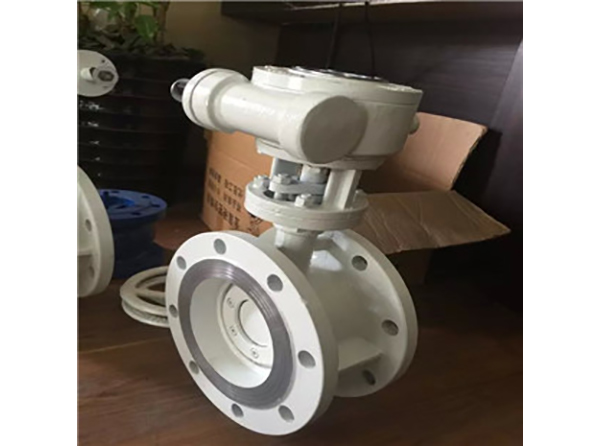

D342X雙偏心軟密封蝶閥
D342X-10雙偏心軟密封蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤其適用于自來水管路上，作為調節和截流設備使用。
產品詳情
特點
1、結構簡單緊湊，重量輕，90°旋轉，開關迅速。
2、設計合理，裝拆容易，便于維修。
3、采用偏心結構，減少密封圈的磨擦，延長閥門使用壽命。
4、完全密封，泄漏為零。
5、更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
二、主要零部件材料
名稱 | 國標 | 美標ASTM | 英標BS |
閥體 | HT200 | A126 ClassB | B1452-20 |
閥板 | QT500 | A536 65-45-12 | BS2789-65 |
轉軸 | 2Cr13 | 420 | Bs970 |
轉套 | ZCuZn38Mn3Pb2 | B36 | Bs1400 |
閥板密封圈 | 丁腈橡膠 | D2000 Aa6014 | Bs2494 Buua-N |
閥體鋼環 | 0Cr18Ni9 | S32100 | BS321S12 |
三、D342X-10雙偏心軟密封蝶閥性能規范
公稱通徑 DN | 100～11200 | 100～1200 | mm | ||||||||||||||||||||||||
公稱壓力 PN | 1.0 | 1.6 | MPa | ||||||||||||||||||||||||
試驗壓力 | 密封 | 1.5 | 2.4 | MPa | |||||||||||||||||||||||
殼體 | 1.1 | 1.76 | MPa | ||||||||||||||||||||||||
適用溫度(℃) | -10℃～120℃ | ||||||||||||||||||||||||||
適用介質 | 淡水、污水、空氣等 | ||||||||||||||||||||||||||
稱通徑 | 手動裝置 | 尺寸 | |||||||||||||||||||||||||
D | D1 | d | b | f | 短結構 | 長結構 | H | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 | h | m | ||||||||||
n-do | 4-M | n-do | 短結構 | 長結構 | |||||||||||||||||||||||
100 | 3D-15 | 220 | 180 | 158 | 24 | 3 | - | - | 8-175 | 446 | 234 | 122 | - | 190 | 64 | 48 | 121 | 180 | - | - | 180 | ||||||
150 | 3D-20 | 285 | 240 | 21 2 | 26 | 3 | - | - | 8-22 | 521 5 | 279 | 153 | - | 210 | 74 | 58 | 128 | 194 | - | - | 180 | ||||||
200 | 3D-50 | 340 | 295 | 268 | 28 | 3 | 4-22 | M20 | 8-22 | 690 | 349 | 216 | 89 | 230 | 80 | 70 | 163 | 241 | 250 | ||||||||
250 | 3D-120 | 390 | 350 | 320 | 28 | 4 | 8-22 | M20 | 12-22 | 800 | 406 | 219 | 114 | 250 | 98 | 95 | 193 | 291 | 350 | ||||||||
300 | 3D-30/250 | 450 | 400 | 370 | 28 | 4 | 8-22 | M20 | 12-22 | 959 | 542 | 267 | 114 | 270 | 449 | 178 | 254 | 104 | 473 | 300 | |||||||
350 | 3D-30/250 | 505 | 460 | 430 | 30 | 4 | 12-22 | M20 | 16-26 | 1048 | 583 | 315 | 127 | 290 | 449 | 178 | 254 | 104 | 473 | 300 | |||||||
400 | 3D-30/250 | 565 | 515 | 482 | 30 | 4 | 12-26 | M24 | 16-26 | 1120 | 620 | 350 | 140 | 310 | 449 | 178 | 254 | 104 | 473 | 300 | |||||||
450 | 3D-30/250 | 615 | 565 | 532 | 34 | 4 | 16-26 | M24 | 20-26 | 1190 | 667 | 373 | 152 | 330 | 449 | 178 | 254 | 104 | 473 | 300 | |||||||
500 | 3D-30/400 | 670 | 620 | 585 | 34 | 5 | 16-26 | M24 | 20-26 | 1280 | 702 | 428 | 152 | 350 | 486 | 196 | 254 | 130 | 528 | 300 | |||||||
600 | 3D-60/800 | 780 | 725 | 685 | 35 | 5 | 16-30 | M27 | 20-30 | 1409 | 759 | 450 | 178 | 390 | 627 | 244 | 245 | 162 | 596 | 345 | 400 | ||||||
700 | 3D-60/800 | 895 | 840 | 800 | 40 | 5 | 20-30 | M27 | 24-30 | 1613 | 885 | 528 | 229 | 430 | 627 | 244 | 245 | 162 | 596 | 390 | 400 | ||||||
800 | 3D-120/1500 | 1015 | 950 | 905 | 44 | 5 | 20-33 | M30 | 24-33 | 1736 | 1013 | 573 | 241 | 470 | 635 | 270 | 295 | 196 | 711 | 430 | 300 | ||||||
900 | 3D-120/500 | 1115 | 1050 | 1005 | 44 | 5 | 24-33 | M30 | 28-33 | 1860 | 1071 | 639 | 241 | 510 | 635 | 270 | 295 | 196 | 711 | 470 | 300 | ||||||
1000 | 3D-1 20/2500 | 1230 | 1160 | 1110 | 50 | 5 | 24-36 | M33 | 28-36 | 2107 | 1234 | 723 | 300 | 550 | 955 | 455 | 296 | 295 | 807 | 520 | 300 | ||||||
1200 | 3D-1 20/2500 | 1455 | 1380 | 1330 | 52 | 5 | 28-39 | M36 | 32-39 | 2326 | 1343 | 833 | 350 | 630 | 955 | 455 | 296 | 295 | 807 | 620 | 300 | ||||||
